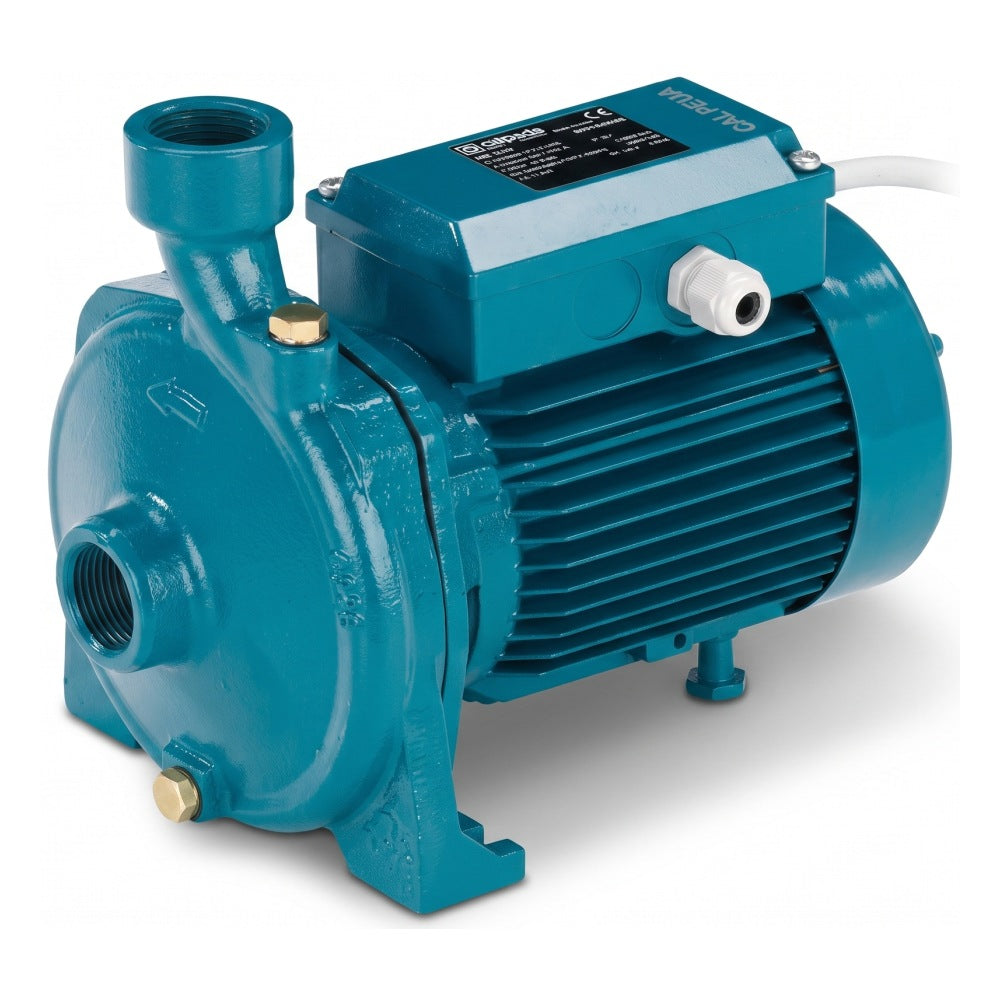

SERIE NM,NMD - Elettropompa Centrifuga Monoblocco con Bocche Filettate
SERIE NM,NMD - Elettropompa Centrifuga Monoblocco con Bocche Filettate
COD. 11830 · Calpeda
Elettropompe centrifughe monoblocco a bocche filettate (NM monogirante, NMD a due giranti contrapposte). Ampia gamma di potenze per impianti civili e industriali.
Caratteristiche del prodotto
Le elettropompe centrifughe monoblocco Calpeda serie NM (monogirante) e NMD (a due giranti contrapposte per l'equilibratura della spinta assiale) sono concepite per l'accoppiamento diretto motore-pompa con albero unico. Predoste con bocche filettate UNI-ISO 228/1, le strutture prevedono la fusione in ghisa per la serie standard e in bronzo per la serie B-NM/B-NMD. La tenuta meccanica standard è in carbone, ceramica e NBR. I motori a induzione a 2 poli (2900 giri/min) operano in classe di isolamento F con grado di protezione IP 54 e classe di efficienza IE3 per le versioni trifase.
I campi di impiego coprono il pompaggio di liquidi puliti senza parti abrasive (solidi fino allo 0,2% max) per l'approvvigionamento d'acqua, impianti di riscaldamento, condizionamento, raffreddamento, circolazione e irrigazione. Limiti d'esercizio: temperatura del liquido da -10 °C a +90 °C, temperatura ambiente fino a 40 °C, altezza di aspirazione manometrica fino a 7 m e pressione massima ammessa nel corpo pompa di 10 bar (16 bar per i modelli NMD 25/190, NMD 32/210 e NMD 40/180). L'utilizzo è vietato con fluidi aggressivi per i materiali della pompa, idrocarburi, liquidi carichi di sostanze abrasive o in assenza di adescamento (funzionamento a secco).
Varianti e configurazioni disponibili
Di seguito è riportato l'estratto delle configurazioni ufficiali da catalogo tecnico Calpeda. È possibile richiedere modelli con esecuzione in bronzo (B-NM/B-NMD), frequenza 60 Hz, protezione IP 55 o tenute meccaniche speciali.
| Modello Ufficiale | Alimentazione | Potenza (kW / HP) | Attacco Idraulico |
|---|---|---|---|
| NM 1/AE | 230V / 400V | 0.37 kW / 0.5 HP | G 1 / G 1 |
| NM 2/B/A (SKU 10111) | 230V / 400V | 0.55 kW / 0.75 HP | G 1 / G 1 |
| NM 2/S/A | 230V / 400V | 0.55 kW / 0.75 HP | G 1 / G 1 |
| NM 2/A/B (SKU 10113) | 230V / 400V | 0.75 kW / 1 HP | G 1 / G 1 |
| NM 3/C/A (SKU 10114 - SKU 11829) | 230V / 400V | 1.1 kW / 1.5 HP | G 1 / G 1 |
| NM 3/B/A (SKU 11830) | 230V / 400V | 1.5 kW / 2 HP | G 1 / G 1 |
| NM 3/A/B | 230V / 400V | 2.2 kW / 3 HP | G 1 / G 1 |
| NMD 20/110B/A | 230V / 400V | 0.45 kW / 0.6 HP | G 1 1/4 / G 1 |
| NMD 20/110Z/A | 230V / 400V | 0.55 kW / 0.75 HP | G 1 1/4 / G 1 |
| NMD 20/110A/B | 230V / 400V | 0.75 kW / 1 HP | G 1 1/4 / G 1 |
| NMD 20/140B/A | 230V / 400V | 1.1 kW / 1.5 HP | G 1 1/4 / G 1 |
| NMD 20/140A/A | 230V / 400V | 1.5 kW / 2 HP | G 1 1/4 / G 1 |
| NMD 25/190C/B | 230V / 400V | 2.2 kW / 3 HP | G 1 1/2 / G 1 |
| NMD 25/190B/A | 230V / 400V | 3 kW / 4 HP | G 1 1/2 / G 1 |
| NMD 25/190A/B | 400V / 690V | 4 kW / 5.5 HP | G 1 1/2 / G 1 |
| NMD 32/210D/B | 400V / 690V | 4 kW / 5.5 HP | G 2 / G 1 1/4 |
| NMD 32/210C/A | 400V / 690V | 5.5 kW / 7.5 HP | G 2 / G 1 1/4 |
| NMD 32/210B/A | 400V / 690V | 7.5 kW / 10 HP | G 2 / G 1 1/4 |
| NMD 32/210A/B | 400V / 690V | 9.2 kW / 12.5 HP | G 2 / G 1 1/4 |
Dati estratti dal catalogo tecnico ufficiale Calpeda. Per altre esecuzioni della serie NM e NMD, contattaci direttamente per la quotazione.
